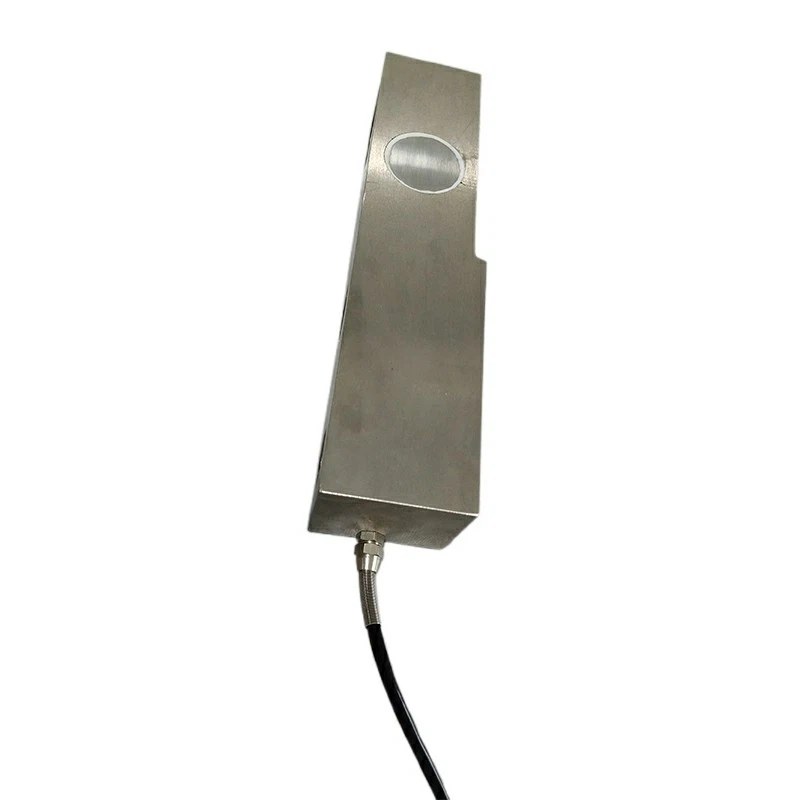

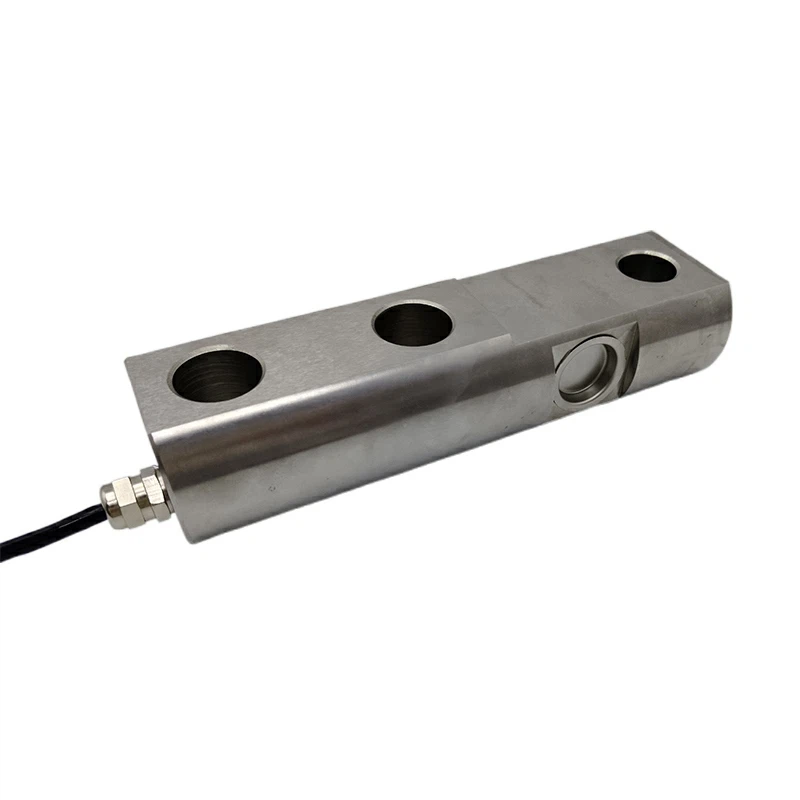

Kurze Einführung
Bei einer Kragarm-Wägezelle, die in Wägezellen für Waagen verwendet wird, führt die auf das freie Ende ausgeübte Kraft zu einer messbaren Auslenkung des Balkens, die von Dehnungsmessstreifen in ein elektrisches Signal umgewandelt wird. Diese Ausgabe wird dann verarbeitet, um die genaue Last mit hoher Genauigkeit und Wiederholbarkeit zu bestimmen, wodurch solche Wägezellen für Waagen sowohl robust als auch kostengünstig-für ein breites Spektrum industrieller Wägeanwendungen sind.
Besonderheit
1. Ausleger-Wägezellen für Waagen liefern präzise Gewichtsmessungen durch zuverlässige Erkennung der Balkenauslenkung.
2. Auf Langlebigkeit ausgelegt, hält rauen Industrieumgebungen stand und behält gleichzeitig die Genauigkeit bei.
3. Kompakte und kostengünstige -Kragbalken-Wägezellen für Waagen ermöglichen eine einfache Integration in verschiedene Wägesysteme.
Kernspezifikation
| Lastbereich |
500kg-20000kg |
| Nennleistung (mV/V) |
2mV/V |
| Umfassender Fehler | 0,02 % FS |
| Eingangs-/Ausgangswiderstand (Ω) | 385±10/350±5 |
| Kabelspezifikationslänge | φ5,4*6m oder kundenspezifisch |
| Verkabelungsmethode | Rot --------Erregung+ Schwarz--------Erregung- Grün-----Signal+ Weiß -------Signal- |
Anwendung
Die Scherstab-Wägezellen für Waagen werden häufig in industriellen Plattformwaagen und Tischwaagen eingesetzt, um in anspruchsvollen Umgebungen eine genaue und zuverlässige Gewichtsmessung zu ermöglichen.

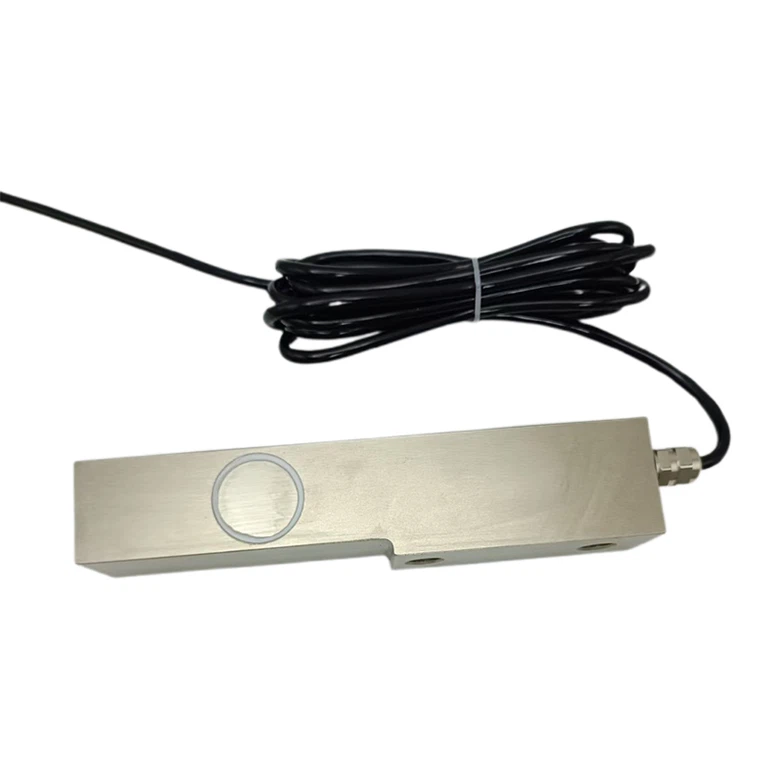

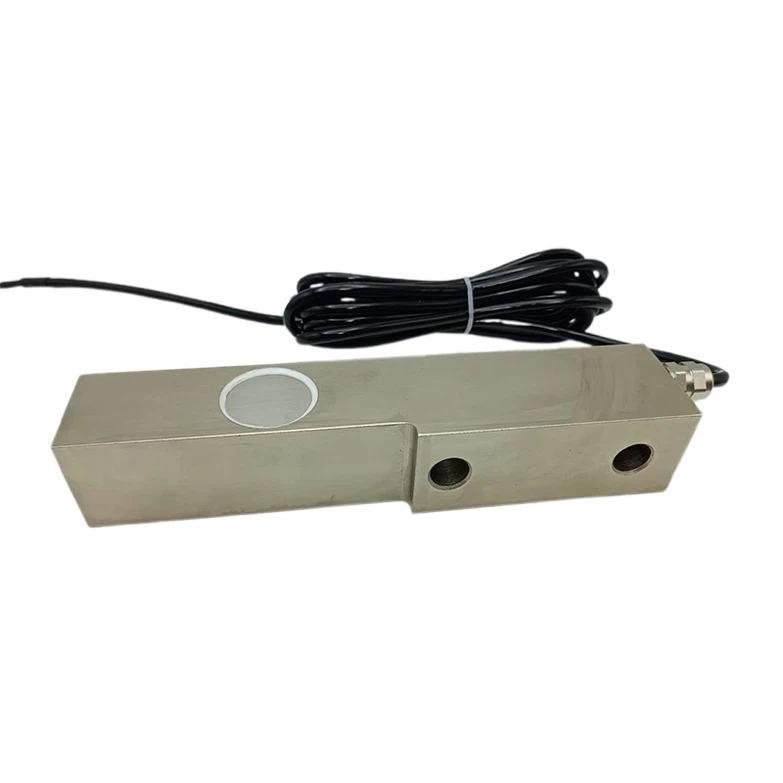

Modell ZH-SB2 Detailspezifikation
|
Kapazität |
0.5-20t |
Material |
Legierter Stahl/Edelstahl |
|
Nennleistung (mV/V) |
2.0±0.005 |
Nicht-Linearität |
±0,02 % FS |
|
Hysterese |
±0,02 % FS |
Wiederholbarkeit |
±0,01 % FS |
|
Kriechen (30 Minuten) |
±0,02 % FS |
Nullsaldo |
±1,00 % FS |
|
Temperatureinfluss auf Null |
±0,02 %FS/10 Grad |
Temperatureinfluss auf die Leistung |
±0,02 %FS/10 Grad |
|
Eingangswiderstand (Ω) |
385±10 |
Ausgangswiderstand (Ω) |
350±5 |
|
Isolationswiderstand |
Größer oder gleich 5000 MΩ |
Erregerspannung |
5V-10V(DC) |
|
Kompensierter Temperaturbereich |
-10~+50 Grad |
Betriebstemperaturbereich |
-20~+60 Grad |
|
Sichere Überlastung |
120 % FS |
Bruchlast |
150 % FS |
|
Kabel |
Φ5.4 X 6M Oder individuell auf Anfrage |
Kabelfarbcode |
Eingabe: Rot+Schwarz- Ausgabe: grün+weiß- |

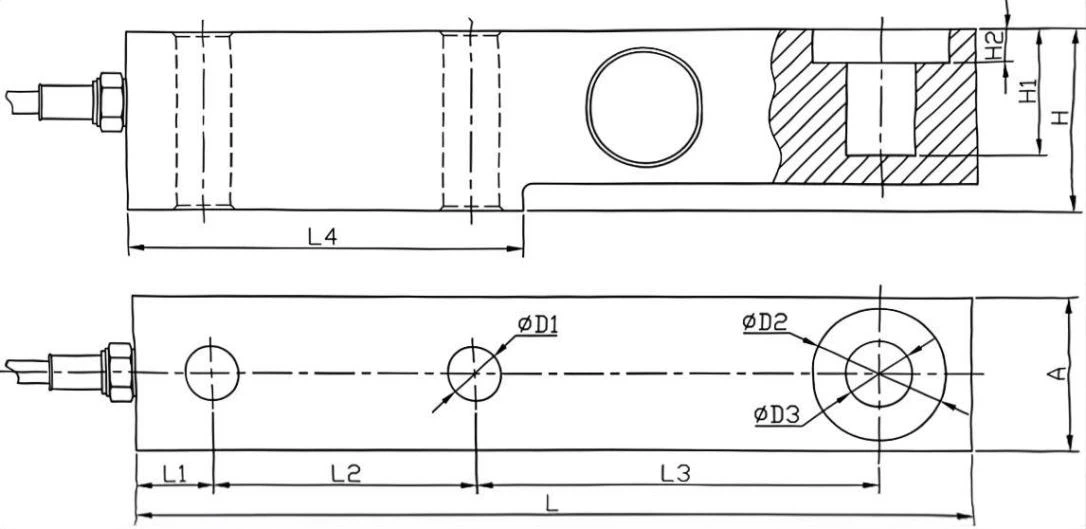

Übersichtsdiagramm
Spezifische Größentabelle
|
Nennlast (t) |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
A |
D1 |
D2 |
D3 |
|
0.5 -3 |
203 |
19 |
64 |
98 |
95 |
43 |
30 |
8 |
37 |
13 |
32 |
16 |
|
5-7.5 |
235 |
23 |
66 |
124 |
110 |
52 |
30 |
12 |
48 |
21 |
38 |
22 |
|
10 |
279 |
25 |
82 |
140 |
133 |
67 |
20 |
8.5 |
60 |
28 |
48 |
32 |
|
15-20 |
318 |
32 |
89 |
159 |
153 |
82.5 |
25 |
10 |
70 |
34 |
54 |
38 |
