Kurze Einführung
Der Wägezellenstift integriert ein Präzisions-DMS-basiertes Sensorelement direkt in eine hochfeste Stiftstruktur, sodass er die Kraft entlang seiner Achse messen kann und gleichzeitig als Funktionskomponente in Verbindungen wie Scharnieren, Schäkeln oder Drehzapfen dient. Dieses Dual-Purpose-Design vereinfacht die Installation und ermöglicht die Lastdatenerfassung in mechanischen Systemen in Echtzeit.
Besonderheit
1.Edelstahlkonstruktion – Der aus hochwertigem Edelstahl gefertigte Wägezellenstift bietet hervorragende Korrosionsbeständigkeit, hohe Zugfestigkeit und Zuverlässigkeit in aggressiven Umgebungen wie Offshore-Plattformen und Chemieanlagen.
2. Epoxid-Verguss-Dichtungsmethode – Die internen Dehnungsmessstreifen werden mit einer robusten Epoxid-Vergusstechnik gekapselt, die sie vor Feuchtigkeit, Vibration und mechanischen Stößen schützt und gleichzeitig die Signalstabilität im Laufe der Zeit aufrechterhält.
3. Funktionsprinzip – Basierend auf der Folien-Dehnmessstreifen-Technologie erkennt der Wägezellenstift kleinste Verformungen, die durch die ausgeübte Kraft verursacht werden, und wandelt sie für eine genaue und wiederholbare Messung in proportionale elektrische Signale um.
Kernspezifikation
| Lastbereich | 3t, 5t,12t, 25t, 55t |
| Nennleistung (mV/V) | 1,4 ± 0,10 mV/V |
| Umfassender Fehler | ±0,025 % FS |
| Eingangs-/Ausgangswiderstand (Ω) | 800 ± 50/700 ± 10 Oder auf Anfrage individuell angepasst |
| Kabelspezifikationslänge | auf Wunsch individuell angepasst |
| Verkabelungsmethode | Rot --------Erregung+ Schwarz--------Erregung- Grün-----Signal+ Weiß -------Signal- |
Anwendung
Der Wägezellenstift wird in Prozesssteuerungssystemen für Containerkrane implementiert, um während des Hebevorgangs eine kontinuierliche Lastrückmeldung zu liefern, sichere Arbeitslastgrenzen zu gewährleisten und die Effizienz des Frachtumschlags zu optimieren.
Modell ZH-LPT408 Detailspezifikation
|
Kapazität |
3,5,12,25,55t |
Material |
Edelstahl |
|
Nennleistung (mV/V) |
1.4±0.10 |
Nicht-Linearität |
±1 %FS |
|
Hysterese |
±0,025 % FS |
Wiederholbarkeit |
±0,025 % FS |
|
Kriechen (30 Minuten) |
±0,023 % FS |
Nullsaldo |
±1 %FS |
|
Temperatureinfluss auf Null |
±0,025 % FS/10 Grad |
Temperatureinfluss auf die Leistung |
±0,020 % FS/10 Grad |
|
Eingangswiderstand (Ω) |
800±50 Oder individuell auf Anfrage |
Ausgangswiderstand (Ω) |
700±10 Oder individuell auf Anfrage |
|
Isolationswiderstand |
Größer oder gleich 5000 MΩ |
Erregerspannung |
5V-10V(DC) |
|
Kompensierter Temperaturbereich |
-10~+50 Grad |
Betriebstemperaturbereich |
-20~+60 Grad |
|
Sichere Überlastung |
120 % FS |
Bruchlast |
200 % FS |
|
Kabel |
Oder individuell auf Anfrage |
Kabelfarbcode |
Eingabe: Rot+Schwarz- Ausgabe: grün+weiß- |

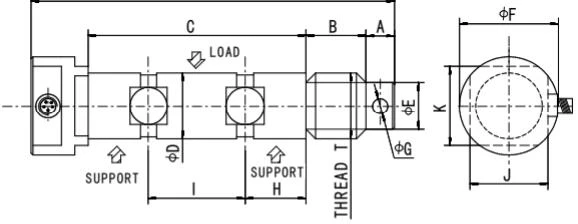

Übersichtsdiagramm
Spezifische Größentabelle
|
Kapazität |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4" TPI UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB tpi UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 Grad x 6 tpi UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5 tpi UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 Grad x 4 tpi UNC |
